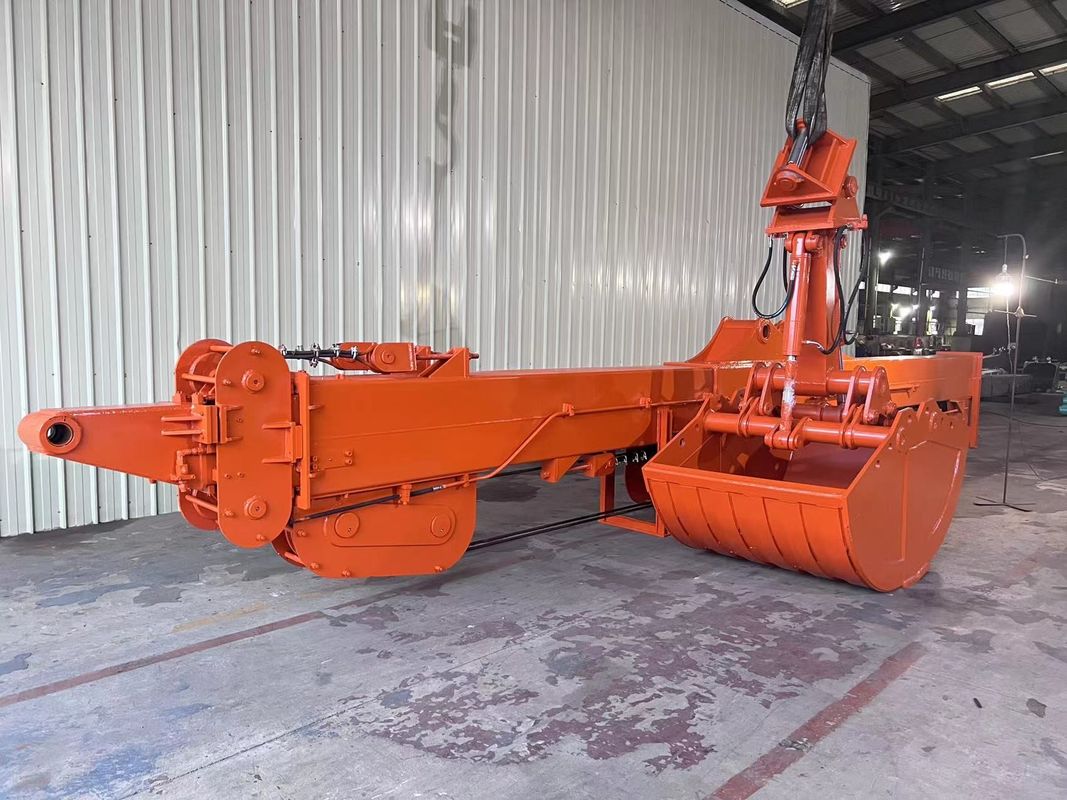

25M Teleskopowe Ramię Zasięgowe Do Koparki DX225

Gotowy na Ulepszenie?

Niestandardowe Ramiona Teleskopowe dla Izraelskich Projektów:
✔ Zasięg 18m-32m (certyfikat ISO 9001)
✔ Bezpośrednie dopasowanie OEM dla Doosan/Volvo/CAT
✔ 1 rok gwarancji na konstrukcję

Jak Zainstalować Teleskopowe Ramię Koparki: Przewodnik Krok po Kroku

01 Należy przygotować:
Potrzebne 3 osoby: 1 jako kierowca i 2 jako osoby instalujące
Upewnij się, że koparka ma dodatkowy przewód
Potrzebne narzędzia:
Wtyczka wewnętrzna i zewnętrzna (typ M26x1.5H) 2 zestawy
Wtyczka wewnętrzna i zewnętrzna (typ 3/4 żeński) 2 zestawy
Wtyczka wewnętrzna i zewnętrzna (typ 1” żeński) 2 zestawy
Wtyczka wewnętrzna i zewnętrzna (typ 19 US płaski) 1 zestaw
Klucz płaski: 17-19,18-21,22-24,27-30,30-32(2 zestawy)
36-41(2 zestawy)
Klucz nastawny: 450#,300#
Klucz oczkowy podwójny: 18,21,22,24
Szybki klucz i nasadka
Śrubokręt płaski, śrubokręt krzyżakowy
10# T-bar, szczypce, szelki, gruby pręt górny do wału, młot

02 Zredukuj ciśnienie hydrauliczne
Należy wyłączyć koparkę i najpierw usunąć ciśnienie z przewodu hydraulicznego
(Przycisk na zaworze ciśnieniowym usuwa ciśnienie z rury
Siła, jeśli zawór bezpieczeństwa nie działa, można usunąć ciecz
Ciśnienie można również usunąć z korka zbiornika)

03 Zainstaluj ramię teleskopowe

04 Zainstaluj przewód

05 Ramię teleskopowe już podłączone

06 Zobaczmy, jak zainstalować dwukierunkowy przełącznik nożny

Wymień przełącznik pedału nożnego na dwukierunkowy

07 Dwukierunkowy przełącznik pedału nożnego składa się z czterech złączy:

T, P, A1 i A2.
.Port T powinien być podłączony do
Portu T zaworu jazdy koparki
używając trójdrożnego złącza do oddzielenia
oljeju flow.
Podobnie, port P powinien być podłączony
do portu P zaworu jazdy za pomocą
trójdrożnego złącza do separacji oleju.
Na koniec, złącza A1 i A2 powinny
być podłączone do złącza sterowania pilotem
zaworu rozdzielczego.

08 Zawór Jazdy
Usuń gumową podkładkę znajdującą się na podłodze kabiny floor, aby odsłonić wyznaczone
otwarcie instalacyjne dla dwukierunkowego przełącznika pedału nożnego. Zazwyczaj to otwarcie
znajduje się po prawej stronie kabiny.
Znajdź port T i port P zaworu jazdy, które odpowiadają portowi T
i portowi P podłączonemu do pedału nożnego.

09 Połączenie rur
A1 i A2 są podłączone do zaworu rozdzielczego. Aby zlokalizować zawór rozdzielczy, podążaj za przewodem rurociągu młota i obserwuj, gdzie łączy się on z zaworem rozdzielczym.
Poszukaj pozycji połączeń po obu stronach połączenia lub w odpowiedniej
środkowej pozycji, gdzie widoczne są pokrywy zaworów. Podłącz A1 i A2 do tych dwóch pozycji odpowiednio.
Znajdź odpowiednie pokrywy zaworów. Pokrywa zaworu rury wlotowej oleju jest zwykle
podłączona do A1, podczas gdy pokrywa zaworu rury powrotnej oleju jest podłączona do A2.
W przypadku odwróconego działania, po prostu zamień przewody podłączone do A1 i A2.

10 Schemat Połączeń Rur

11 po instalacji, należy nasmarować
Nałóż smar na pozycje sworzni, rurę ramienia teleskopowego, na ramieniu teleskopowym znajduje się wiele otworów smarowniczych, można dodać smar, ramię teleskopowe również powinno być nasmarowane na całej powierzchni!
